¿Sabías que estos son los pórticos de acero más utilizados en zonas sísmicas?

América Latina es una de las regiones con mayor actividad sísmica del planeta. Desde México hasta Chile, el diseño estructural no es solo una cuestión técnica, sino una responsabilidad social.

En este contexto, los pórticos de acero sismorresistentes se han consolidado como una de las soluciones más eficientes debido a su ductilidad, rapidez constructiva y excelente relación resistencia-peso.

Pero no todos los sistemas se comportan igual. Elegir el pórtico adecuado puede marcar la diferencia entre un desempeño estructural óptimo y un diseño sobredimensionado o ineficiente.

1. Pórticos de Momento Resistente (PMR)

Los PMR (Moment Resisting Frames – MRF) son sistemas donde las conexiones viga-columna son rígidas, permitiendo que la estructura resista cargas laterales principalmente mediante flexión.

¿Qué los hace especiales?

• Alta ductilidad.

• Capacidad de disipar energía mediante formación de rótulas plásticas.

• Excelente desempeño ante sismos severos.

Estos sistemas permiten grandes deformaciones controladas sin colapso, cumpliendo filosofías modernas de diseño como “Strong Column – Weak Beam” establecidas en normativas como AISC 341.

Ventajas

• Mayor libertad arquitectónica (no requieren diagonales visibles).

• Buen comportamiento en edificios de mediana y gran altura.

• Ideal para zonas de alta sismicidad.

Aplicaciones

• Edificios corporativos.

• Hospitales.

• Centros educativos.

• Vivienda multifamiliar en zonas sísmicas.

2. Pórticos de Contraviento Concéntrico (PCC)

En los PCC (Concentrically Braced Frames – CBF), las diagonales se conectan directamente en los nodos viga-columna, trabajando principalmente a tracción y compresión.

Su comportamiento se basa en alta rigidez lateral, reduciendo desplazamientos.

¿Por qué elegirlos?

Cuando el control de derivas es prioritario y el presupuesto es limitado.

Ventajas

• Menor consumo de acero en comparación con PMR.

• Construcción rápida.

• Excelente relación costo-rigidez.

• Diseño relativamente simple.

Limitaciones

• Menor ductilidad que los PMR.

• Posible pandeo de diagonales bajo cargas cíclicas severas.

Aplicaciones

• Naves industriales.

• Almacenes.

• Edificaciones de baja y mediana altura.

3. Pórticos de Contraviento Excéntrico (PCE)

Los PCE (Eccentrically Braced Frames – EBF) combinan lo mejor de los dos sistemas anteriores: rigidez y ductilidad.

Incorporan un elemento clave llamado “link” o segmento fusible, diseñado para disipar energía sísmica mediante deformación controlada.

¿Cuándo considerarlos?

En proyectos donde se requiere:

• Alto desempeño sísmico.

• Control de daños estructurales.

• Seguridad ante sismos severos.

Ventajas

• Excelente disipación de energía.

• Concentración del daño en zonas reemplazables.

• Mayor ductilidad que los PCC.

• Mayor rigidez que los PMR.

Aplicaciones

• Centros comerciales.

• Edificios corporativos de gran escala.

• Infraestructura estratégica.

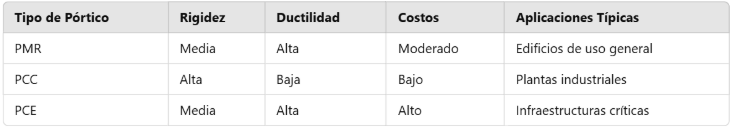

Comparación Técnica Simplificada

No existe un sistema “mejor” en términos absolutos.
La elección depende de:

• Nivel de amenaza sísmica.

• Requisitos de ductilidad.

• Presupuesto.

• Altura del edificio.

• Restricciones arquitectónicas.

Normativas en América Latina

El diseño sismorresistente debe alinearse con regulaciones locales e internacionales:

• NSR-10 (Colombia)

• NTC-2017 (México)

• E.030 (Perú)

• NEC (Ecuador)

• AISC 341 y AISC 358 (referencia internacional)

Estas normas establecen requisitos de:

• Detallado de conexiones.

• Factores de sobrerresistencia.

• Control de derivas.

• Requisitos de ductilidad.

El uso de software como ETABS, SAP2000 o Robot Structural Analysis permite verificar el desempeño estructural mediante análisis modal espectral o análisis no lineales cuando el proyecto lo exige.

Conclusión: Elegir bien es diseñar con responsabilidad

El sistema estructural no es una decisión secundaria:
es el corazón del desempeño sísmico del edificio.

• PMR → Mayor ductilidad y libertad arquitectónica.

• PCC → Economía y alta rigidez.

• PCE → Balance óptimo entre rigidez y disipación de energía.

En Latinoamérica, donde la amenaza sísmica es constante, el criterio técnico debe prevalecer sobre la improvisación.

El verdadero diferencial profesional no es solo conocer los sistemas, sino saber cuándo y por qué usar cada uno.
